產品簡介

本品是一種通用型的物液位開關,是用于對粉料、細顆粒散料以及低密度散料或液體進行控測的限位開關。品種齊全，應用廣泛，亦可用于食品行業及易爆粉塵區。

●產品特點

無須維護:經久耐用,適應性強,被測物料不同的電參數和密度對測量不產生影響.抗粘結:結垢,氣泡,振動攪拌,高溫等對檢測也不影響..無需標定：操作簡便，經濟實用 .·多種電子插件可與各種控制系統連接。

●工作原理

透過壓電晶片驅動音叉棒，并且由另外一壓電晶片接受振動訊號，使振動訊號得以循環，并且使感應棒產生共振。當物料與感應棒接觸時，振動訊號逐漸變小，直到停止共振時，控制電路會輸出電氣接點信號。

◆自來水、礦泉水 、汽柴油     ◆可產生氣體的液體

◆紙漿、膠水、染料 、化工     ◆啤酒、啤酒發酵劑、飲料

◆廢水、泥漿、酸、堿溶液      ◆流動性好的固體粉末

●技術參數

1、供電電源：220VAC  24V

2、工作溫度：－30～150℃（叉體）    -20～70℃（儀表）

3、接線盒材質：鋁合金NEMA4/12，IP65；

叉體材質：SUS304  316L  襯四氟

4、安裝牙口為1"NPT；（可訂制不同規格）

5、入線口為M20*1.5

6、默認插深100mm

YX-UZY系列音叉物位開關是通過壓電晶體的諧振來引起其振動的，當受到物料阻尼作用時，振幅急劇降低且頻率和相位發生明顯變化，這些變化會被內部電子電路檢測到，經過處理后，轉換成開關信號輸出。UZY系列音叉物位開關可以對料罐的高低位進行監測、控制和報警，適用于各種液體、粉末、顆粒狀固體。它實用簡單、運行可靠、適應性強基本上是免維護的、音叉和輸出均有工作狀態，均用發光二極管指示，可依據習慣調整狀態指示，并配有兩種輸入方式（直流24V和交流220V）和繼電器接點輸出型所有類型均有高或低故障報警模式和可選擇的儀表開關靈敏度。

技術參數

介質溫度范圍：    -30℃～220℃

環境溫度：        -30℃～80℃

環境濕度：        ≤95%RH

被測介質：        液體、粉末或顆粒狀固體

被測介質密度：    固體≥0.1g/cm3；液體≥0.7g/cm3

被測固體顆粒尺寸：≤10mm

***大液體粘度：    ＜1000mm2/s

被測介質安息角：  ≥200

壓力范圍：        ≤2MPa

殼體材料：        壓鑄鋁合金

叉體材料：        1Cr18Ni9Ti

電氣接口：G3/4

防護等級：IP65

連接方式：1”NPT； G3/4；G11/2螺紋；法蘭（用戶選定）

電氣參數： 1、供電電壓：DC24V；AC220V 50Hz

           2、繼電器輸出：8A  220V AC

           3、電源功耗：≤2W

音叉振動頻率：300±50Hz

環境振動等級：V.L.4 加速度不大于1g

開關信號動作時間：1—60S

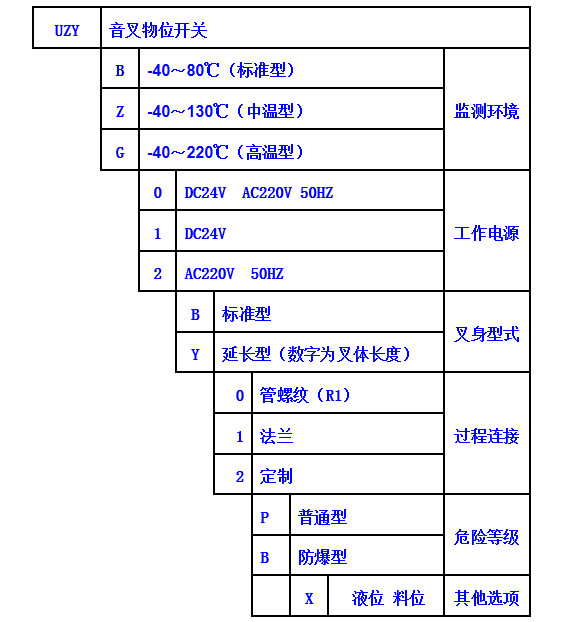

選型指南
